§ 2. Каротаж потенциалов самопроизвольной поляризации

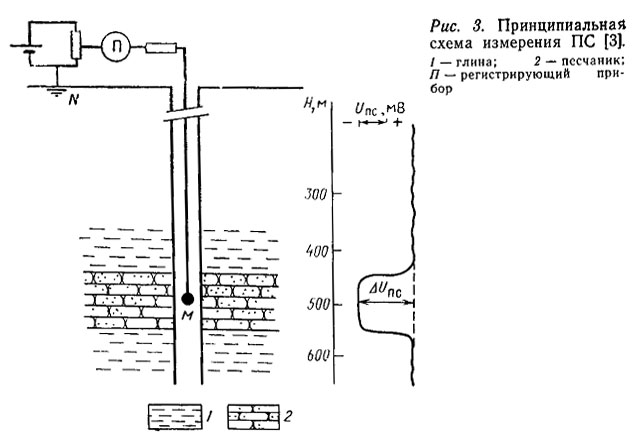

Измерение в скважине потенциала самопроизвольной поляризации Uпс сводится к замеру разности потенциалов между электродом М, перемещаемым вдоль ствола скважины, и электродом N, находящимся на поверхности вблизи устья скважины (рис. 3).
Потенциал электрода N практически сохраняется постоянным, и разность потенциалов между электродами М и N
Разность потенциалов между перемещаемым М и неподвижным N электродами указывает на изменение электрического потенциала вдоль ствола скважины. Причина этого — наличие в скважине и около нее самопроизвольно возникающего электрического поля.
Кривая потенциалов самопроизвольной поляризации (кривая ПС) обычно записывается одновременно с кривой сопротивления или с другими кривыми. Кривая ПС показывает изменение потенциала электрического поля у электрода М с глубиной. Точка записи ΔUПС относится к электроду М. Разность потенциалов ПС измеряется в милливольтах.
Электродвижущая сила естественного поля ПС в скважинах, пробуренных на нефть и газ, обусловлена главным образом явлениями диффузии (диффузионно-адсорбционным потенциалом), частично процессами фильтрации (фильтрационными потенциалами) и явлениями окисления и восстановления1. Для интерпретации диаграммы ПС наибольший интерес представляет изучение диффузионно-адсорбционных потенциалов. Происхождение этих потенциалов исследовано на лабораторных моделях и в скважине.
Кроме естественной разности потенциалов ПС между электродами М и N и промывочной жидкостью возникает дополнительная разность потенциалов, называемая электродной. Она обусловлена неоднородностью электродов М, N и ПЖ, в которую погружены электроды. Электродная разность потенциалов при замере ПС исключается (компенсируется) путем введения в измерительную цепь разности потенциалов, противоположной по знаку электродной разности потенциалов и равной ей либо близкой к ней по величине.
1Окислительно-восстановительные ЭДС обусловлены различными химическими и электрохимическими реакциями, протекающими на контакте пород, имеющих электронную проводимость с окружающей средой. Такими породами являются пирит и другие сульфиды, магнетит, графит, антрацит и различные сильно метаморфизованные угли. Окислительно-восстановительные процессы связаны с потерей электронов (окисление) или с приобретением их (восстановление). В разрезах нефтяных скважин окислительно-восстановительные ЭДС не имеют сколько-нибудь заметного распространения.
- Диффузионно-адсорбционные потенциалы. Диффузия
- Диффузия и адсорбция
- Основные факторы, влияющие на форму и амплитуду отклонения кривой ПС
- Кривая ПС против пород различной литологии
- Влияние глинистости
- Влияние удельного сопротивления пласта, промывочной жидкости и вмещающих пород.
- Влияние мощности пласта и диаметра скважины
- Суммарные потенциалы Епс в скважине
- Фильтрационные потенциалы
- Определение удельного сопротивления и минерализации пластовых вод по кривой ПС
