Кривая ПС против пород различной литологии

Песчано-глинистый разрез благоприятен для изучения его по кривой ПС. В общем случае пески, песчаники, алевриты и алевролиты легко отличаются по кривой ПС от глин. При ρф>ρс (прямое ПС) песчано-алевритовые пласты отмечаются отрицательными аномалиями ПС. Изучение фактического материала, полученного в скважинах, и лабораториях данных показало, что отклонение амплитуды ПС против глинистых песков меньше, чем против чистых (неглинистых) песков1. С увеличением в песчаном пласте количества глинистого материала возрастает коэффициент диффузионно-адсорбционного потенциала (его диффузионно-адсорбционная активность), а следовательно, уменьшается амплитуда отклонения кривой ПС против него.

Наибольшей адсорбционной активностью (наибольшей дисперсностью) обладают глинистый и лимонитовый цементы породы, значительно меньшей — карбонатный цемент и наименьшей— силикатный цемент. Адсорбционная емкость скелетной фракции песчано-глинистой породы (диаметр зерен больше 0,01 мм) во много раз меньше адсорбционной емкости наиболее распространенных разновидностей цемента и не играет существенной роли в формировании диффузионно-адсорбционной активности пород.

Против нефтегазоносных чистых песчано-алевритовых пластов аномалия ПС практически такая же, как против водоносных. Против нефтегазоносных глинистых пластов амплитуда ПС снижается относительно амплитуды ПС против такого же водоносного пласта. Это происходит вследствие повышения сопротивления коллектора, а также изменения его диффузионно-адсорбционной активности. Последнее объясняется тем, что в глинистых коллекторах вследствие замещения части объема пор нефтью и газом происходит увеличение относительной глинистости и соответственно диффузионно-адсорбционной активности.

В карбонатном разрезе основные причины возникновения аномалии ПС те же, что и в песчано-глинистом разрезе. Отрицательными аномалиями на кривой ПС отмечаются чаще всего чистые (неглинистые) карбонатные пласты (известняки, доломиты) как крупно-, среднезернистые, так и мелкозернистые, в том числе малопористые и плотные.

Карбонатные пласты (мергели, глинистые известняки, глинистые доломиты и т. д.), содержащие глинистый материал, сосредоточенный в рассеянном виде в порах или по всей толще породы, отмечаются малыми отклонениями кривой ПС от линии глин.

Карбонатный разрез по данным ПС в большинстве случаев можно расчленить на глинистые и неглинистые породы. Пористые, проницаемые неглинистые карбонатные породы могут отмечаться на кривой ПС так же, как и малопористые, непроницаемые, не содержащие глинистого материала.

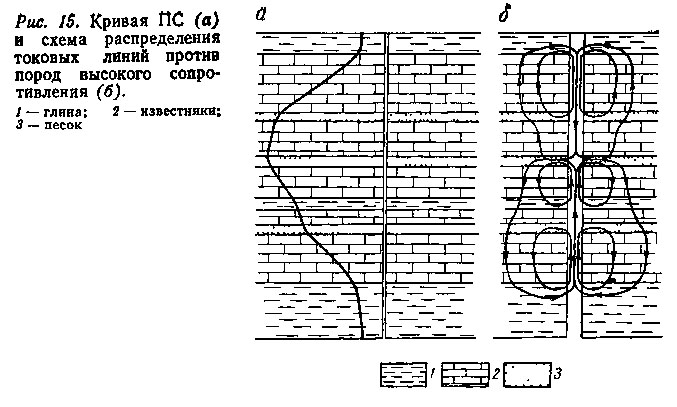

Кривая ПС, характеризующая карбонатный разрез, очень усложнена вследствие влияния на поле токов ПС высокого сопротивления пород (рис. 15), Токи ПС, текущие из глинистого пласта к проницаемому, распространяются в основном по стволу скважины между глинистыми и песчаными пластами, не проникая на этом интервале в пласт с высоким сопротивлением. Соответственно ток ПС в скважине против пласта с высоким сопротивлением остается неизменным, и при постоянном на этом участке диаметре скважины кривая ПС изображается прямой линией. Поскольку токовые линии проникают из скважины в пласт и из пласта в скважину против пластов с относительно малым сопротивлением, кривая ПС оказывается представленной относительно прямолинейными отрезками различного наклона.

Расчленение разреза и выделение границ пластов по кривой ПС в разрезе высокого сопротивления затруднительно. Это существенно ограничивает использование кривой ПС, регистрированной в карбонатном разрезе, для качественной и количественной интерпретации.

Метаморфические и изверженные горные породы по своей природе и строению отличаются от пород осадочного комплекса. В них не возникает двойной электрический слой, как это наблюдалось в породах, содержащих тонкодисперсный материал в виде слоев и включений. Метаморфические и изверженные породы, обычно достаточно плотные, не отмечаются на кривой ПС четкими аномалиями, и эта кривая не может быть использована для оценки их литологии.

1 В дальнейшем описание кривой ПС будет дано для наиболее распространенного случая, когда минерализация пластовой воды больше минерализации ПЖ (прямое ПС). Другие случаи оговорены.
