Влияние удельного сопротивления пласта, промывочной жидкости и вмещающих пород.

При возрастании удельных сопротивлений пласта ρп и вмещающей среды ρвм относительно удельного сопротивления ПЖ ρс амплитуда ΔUПС уменьшается.

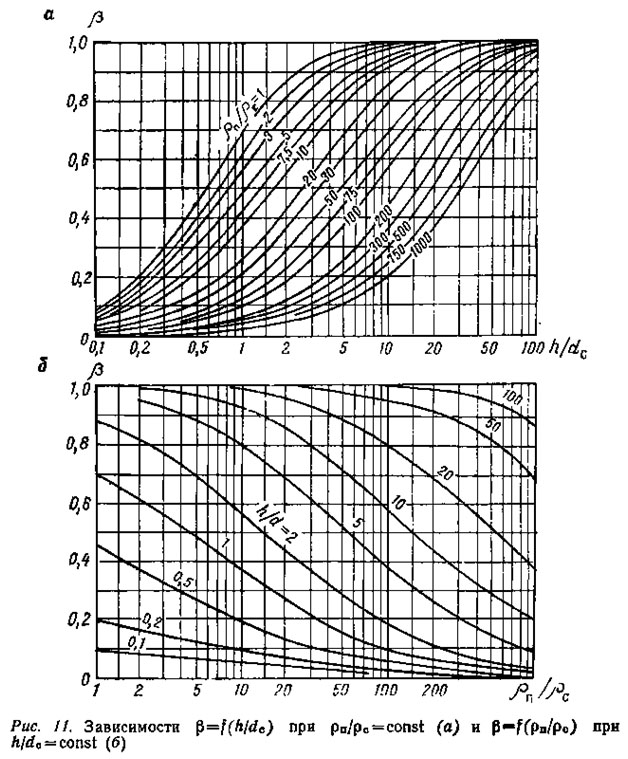

На рис. 11 дана палетка, показывающая зависимости β = f(h/dc) при ρп/ρс = const и β=f(ρп/ρс) при h/d=const; удельные сопротивления пласта и вмещающей среды равны (ρп = ρвм), зона проникновения отсутствует (D = dc).

При сохранении заданных условий палетка может быть использована для определения коэффициента β и расчета ЕПС по замеру ΔUПС.

Пример. Определить ЕПС песчаного пласта, если известно ΔUПС = 10 мВ; ρп/ρс = 5; h/dc=2; ρп=ρвм; D=dc. Величину β = 0,63 определяем графически (см. рис. 11), и по формуле (1.24) вычисляем ЕПС =5/0,63=8 мВ.

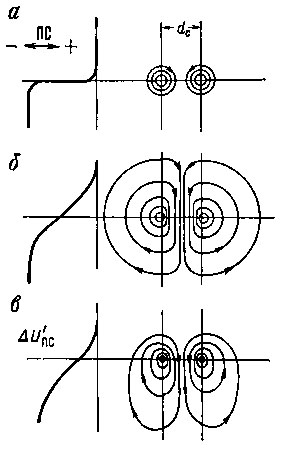

В мощных пластах при одинаковых удельных сопротивлениях всех сред (ρс = ρп = ρвм) ток сосредоточивается в непосредственной близости от границ пород: границы отмечаются резким возрастанием потенциала ΔUПС. Как следует из рис. 10 и 12, а, границы мощного пласта надо отмечать в точках, соответствующих половине амплитуды отклонения кривой ПС. Границы тонкого пласта отмечаются в точках, смещенных относительно середины амплитуды отклонения кривой ПС к максимальному ее значению; смещение должно быть тем больше, чем меньше мощность пласта (см. рис. 10).

Если удельные сопротивления пласта и вмещающих пород велики по сравнению с сопротивлением промывочной жидкости, токовые линии вытягиваются по скважине, стремясь захватить больший объем пород; величина UПС вблизи границ изменяется постепенно. В результате кривая ПС против границ пласта выполаживается. Вследствие симметричного распределения удельных сопротивлений точки перегиба на кривой соответствуют границам пласта и совпадают с половиной максимального отклонения кривой ПС от линии глин (см. рис. 12, б).

В том случае, когда удельное сопротивление проницаемого пласта ρп больше удельных сопротивлений ПЖ ρс и вмещающих пород ρвм (см. рис. 12, в), при ρс = ρвм плотность тока ПС значительно больше во вмещающих породах, чем в проницаемом пласте высокого сопротивления. При этом кривая ПС против границы пластов выположена; границы пласта по кривой ПС отмечаются ближе к вмещающим породам меньшего сопротивления. Точное определение границы пластов по кривой ПС в этом случае затруднено.
