Применение диэлектрического каротажа

Метод волнового диэлектрического каротажа наиболее эффективен при исследовании месторождений, разрабатываемых с применением внутриконтурного заводнения с использованием пресной воды. Различить в этом случае характер насыщения пласта можно только по величине диэлектрической проницаемости е, так как удельное сопротивление пластов, насыщенных пресной водой или нефтью, приблизительно одинаковы. ВДК применяется также в скважинах, пробуренных на непроводящих промывочных жидкостях.

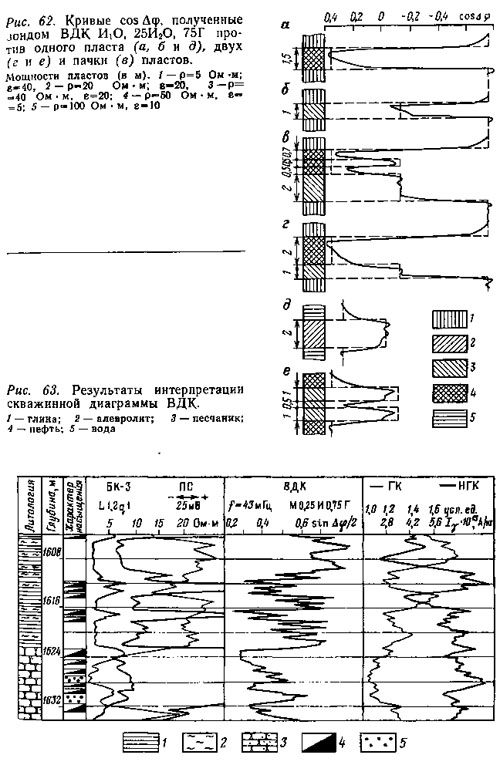

Кривые ВДК четко выражены против одиночных пластов и пачек, свободны от явлений экранирования, по ним можно выделять прослои мощностью 0,2—0,5 м, а также нефтегазоносные пласты и решать задачу детального расчленения разреза (рис. 63).

Благоприятными условиями для применения ВДК являются относительно высокое сопротивление промывочной жидкости — не менее 0,7 Ом·м и сопротивление горных пород более 5 Ом·м.

Ограничения метода — невозможность оценки диэлектрической проницаемости пород с сопротивлением менее 4—5 Ом·м. В этом случае токи проводимости превосходят по силе токи смещения (ωε/σп≤0,2). Существенным недостатком метода является его малая глубинность. Зоны проникновения диаметром более 0,8—1 м значительно искажают результаты измерений зондом ВДК длиной 1 м.

Наличие глинистого материала во всех случаях независимо от характера насыщения приводит к повышению диэлектрической проницаемости, поэтому для получения более полной геологической информации кривые ВДК должны интерпретироваться в комплексе с данными других электрических и радиоактивных методов каротажа.

Диэлектрические методы могут быть использованы при изучении разрезов скважин, обсаженных непроводящими полимерными и асбоцементными трубами, а также сухих или заполненных непроводящей промывочной жидкостью скважин.
