Влияние скважины

Из теоретических расчетов следует, что если длина зонда в 2— 3 раза превышает диаметр скважины, на показания относительных характеристик поля (сдвиг фаз или отношение амплитуд) скважина не оказывает существенного влияния. Искажения кривых ВДК возможны в случае, когда измерительные катушки оказываются расположенными в интервалах с различными диаметрами скважины, обусловленными неровностями ее стенок и наличием каверн при ρс<1 Ом·м. Для исключения влияния скважины в этих условиях рекомендуется проводить измерения с центрированным зондом.

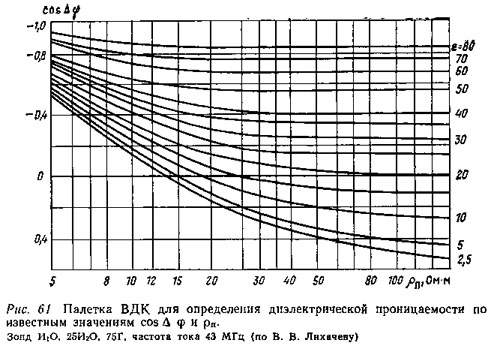

Для пород высокого сопротивления при ωε/σп>1,1 результаты измерений согласно (III.4) зависят в основном от ε и не зависят от проводимости среды σп. Практически формулой (III.4) можно пользоваться при оценке ε в случае ρп> (30÷50) Ом·м. В породах меньшего сопротивления при 1,1≥ωε/σ ≥ 0,2 фазовый коэффициент аф и разность фаз Δφ зависят не только от ε, но и от проводимости пород σп, поэтому ε находят по палеткам sin Δφ/2=f(ρп) или cos Δφ>=f(ρп), где ε — шифр кривых (рис. 61). Значение ρп при этом определяют по данным БК или малых градиент-зондов.

Как видно из рис. 61, при ρп<5 Ом·м результаты измерений зондом ВДК почти полностью зависят от ρп и очень мало от ε, что исключает возможность определения ε для пород с ρп<5 Ом·м.

ВДК предусматривает также раздельное определение ε и ρп при совместной регистрации одним и тем же зондом значений Δφ и (hz1—hz2)/hz1. Эти параметры характеризуют одинаковый объем среды, но Δφ зависит в основном от ε, а отношение амплитуд |hz1—hz2|/hz1—от проводимости породы. При измерении двух названных параметров отпадает необходимость в дополнительном определении ρп для вычисления ε.
