§ 22. Метод естественного теплового поля Земли (геотермия)

Геотермическими исследованиями скважин установлено, что на континентах температура пород до глубин 10—40 м подвержена периодическим (суточным, сезонным и годовым) колебаниям, связанным с изменением интенсивности солнечного излучения. (В водных толщах — морских и океанических — годовые колебания температур распространяются до глубин 300 м и более).

Слои, в которых колебания суточных и годовых температур становятся незначительными, названы слоями постоянных суточных и годовых температур, или нейтральными слоями. Температура нейтрального слоя принимается равной среднегодовой температуре поверхности Земли ТГ. Ниже этого слоя повсеместно наблюдается закономерное возрастание температуры с глубиной, определяемое внутренним теплом Земли. Основным источником тепловой энергии в недрах Земли принято считать энергию, возникающую при распаде радиоактивных элементов; дополнительными источниками могут быть кристаллизационные и полиморфические превращения, физико-химические и другие процессы, протекающие внутри Земли.

Интенсивность нарастания температуры с глубиной характеризуется геотермическим градиентом Г. За величину геотермического градиента в практической работе принимают изменение температуры Земли в градусах Цельсия на 100 м глубины. Градиент рассчитывают по формуле

Для характеристики прироста температур с глубиной часто используют величину, обратную геотермическому градиенту,— геотермическую ступень G, указывающую разность глубин, которая соответствует изменению температуры на 1 °С:

Геотермический градиент Г = qξ пропорционален тепловому сопротивлению ξ породы, которое отражает литологические особенности горных пород, слагающих разрезы скважин (q— плотность теплового потока). Этим вызваны изменения геотермического градиента при пересечении скважиной различных пород, что отмечается изменением угла наклона термограммы относительно вертикали. При постоянной плотности q диаграммы геотермического градиента можно рассматривать как диаграммы теплового сопротивления или обратной величины— теплопроводности (ξ= 1/λ).

Изучение тепловых свойств горных пород возможно как в скважине, обсаженной колонной, так и в необсаженной. Это объясняется тем, что тепловое сопротивление металлов мало по сравнению с тепловым сопротивлением горных пород. Например, тепловое сопротивление железа в 40—80 раз меньше теплового сопротивления глин.

На геотермограмме и графике изменения геотермического градиента (рис. 84) в зависимости от литологии пород значения геотермического градиента варьируют от 0,2 до 7° С/100 м. Геотермические измерения производят в скважинах с установившимся тепловым режимом, который наступает по истечении времени, достаточного для восприятия заполняющей ствол скважины жидкостью естественной температуры пластов (скважина должна простаивать без циркуляции не менее 10 сут). Установившемуся тепловому режиму предшествует неустановившийся тепловой режим, когда между жидкостью в скважине и породами происходит теплообмен.

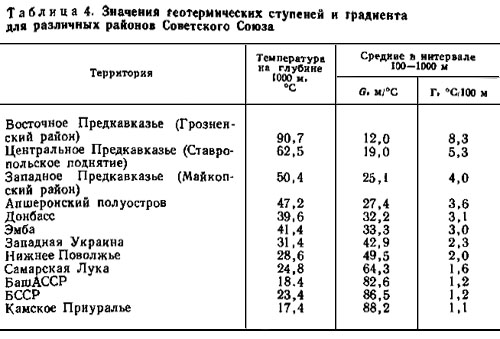

Геотермическая ступень для различных районов изменяется в широких пределах (табл. 4).
