Оценка характера насыщенности пластов по данным ОПК

Основным критерием выделения нефтеносных пластов по данным ОПК является присутствие в пробе всех углеводородных газов, в том числе парообразных (пентана, гексана и даже гептана), которые в пластовых условиях находятся в жидком виде. Растворимость природных газов в пластовых водах и нефтях при пластовых давлениях и температурах неодинакова. Наибольшее количество газа содержится в газоносных пластах; нефтеносные пласты содержат больше газов, чем водоносные. Это приводит к различию в количестве газа, отбираемого, при прочих равных условиях, из пластов различной насыщенности, и может служить критерием для оценки характера насыщенности. Например, в 1 м3 пластовой воды средней минерализации при давлении более 8 МПа и температуре 25—50 °С содержится 1—1,5 м3 газа. Количество газа, растворенного в 1 м3 нефти при тех же условиях, в 10—15 раз выше.

Оценка насыщенности пластов с некоторой погрешностью возможна по следующим признакам: при содержании метана менее 70 %, пласт нефтеносный, более 80 % — водоносный.

Если прискважинная зона пласта сильно промыта фильтратом ПЖ, в пробах из нефтеносных пластов нефти может и не быть. В этом случае независимо от содержания нефти в пробе нефтеносные пласты обнаруживают по характеру состава газа (табл. 5).

Данные ОПК представляют собой интерес в тех случаях, когда результаты интерпретации каротажа неоднозначны. При оценке данных ОПК следует учитывать, что пласты с остаточной нефтенасыщенностью, которые вследствие естественной миграции флюидов промыты пластовой водой и, возможно, оцененные в результате опробования как нефтеносные, в ряде случаев подлежат последующей проверке испытателем на трубах или путем пробной эксплуатации.

Основным критерием выделения газоносных пластов при ОПК является количество газа, отбираемого опробователем. Это вызвано тем, что даже при достаточно глубоком проникновении фильтрата ПЖ в хорошо проницаемые газоносные пласты в них остается газа не менее 10 % к объему пор. Это подтверждается результатами многих опробований.

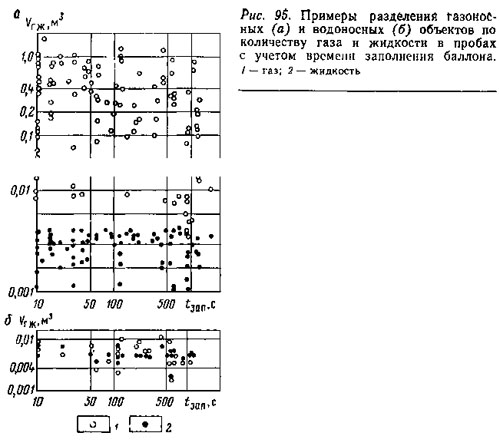

На рис. 95 приведены данные опробований неоднородных газоносных и водоносных песчано-алевролитовых пластов, залегающих на глубинах до 4000 м, с kп = 8÷16 %, kпр = 0,1÷100 фм2. Как видно из рис. 95, а в большем числе случаев из газоносных пластов отобрано более 0,05 м3 газа. Из водоносных пластов, как правило, отбирали пластовую воду, смешанную с фильтратом ПЖ и небольшим количеством газа (рис. 95,б). Данные ОПК успешно применяют для определения местоположения контактов: нефть — вода, газ — нефть и газ — вода. Пример разделения по данным ОПК газо-, нефте- и воднасыщенных интервалов при вскрытии продуктивных пластов на соленых растворах и на водонефтяных инвертных эмульсиях ВИЭР дан на рис. 96.

При оценке газонасыщенности пласта по данным ОПК руководствовались тем, что из газонасыщенных пластов, вскрытых на ПЖ, приготовленных на водных растворах, отбирают от 5 до 120 объемов баллона газа, а при вскрытии пластов на ВИЭР — 20—140 объемов баллона газа. В отобранном газе содержание метана составляет 92—95 %, доля более тяжелых углеводородов не превышает 3—5 %. Жидкая фаза пробы представлена фильтратами, не содержащими признаков нефти. Жидкая фаза пробы, полученной из нефтенасыщенной части пласта, содержит в основном фильтрат ПЖ (или смесь соляра с нефтью при вскрытии на ВИЭР), нефть отбирается чаще всего в виде пленок. Объемы отобранного газа в нефтеносных пластах не превышали, как правило, 5—6 объемов баллона. При приближении к газонефтяному контакту (ГНК) количество газа возрастает до 15—20 баллонов и более. Состав газа, отобранного из водонасыщенной части пласта, характеризуется, как и для газонасыщенных, высоким содержанием метана (более 85 %) и низким содержанием тяжелых углеводородов. При малых объемах содержания газа не более 4—6 объемов баллона. Посторонняя нефть, попавшая тем или иным путем в пробу, может изменить состав газов и исказить результаты опробования. Учет влияния добавок нефти облегчается тем, что состав газа, поступающего из такой нефти, весьма характерен. В нем содержится много (30—50%) метана, мало (3—6%,) пропана, еще меньше (часто менее 1 %) этана, много (до 20 %) бутана и (до 50 % и более) пентана. Из-за специфики состава его легко отличить от других газов.

В промывочную жидкость входят также в небольшом количестве углеводородные газы, поступающие в нее при разбуривании нефтегазоносных пластов или в результате последующей диффузии. Такой газ попадает в баллон вместе с глинистым раствором и может составлять заметную долю горючих газов в пробе. Это необходимо иметь в виду, особенно при большом содержании газа в пробе.

Результаты ОПК могут быть использованы для изучения профиля проницаемости пластов. Как показывает опыт работы с опробователем на кабеле, наличие притока служит достаточно надежным показателем того, что пласт является коллектором. Если при опробовании (с условием проведения его в нескольких точках) приток не получен, можно сказать, что пласт непроницаемый или его проницаемость очень низкая.

Качественная оценка проницаемости пласта возможна по количеству жидкости, поступающей в баллон за одинаковое время опробования при приблизительно равном пластовом давлении.

На рис. 97 приведен образец диаграммы изменения давления в точке отбора пробы. Пластовые давления, измеренные в необсаженной скважине методом ОПК и рассчитанные при пробной эксплуатации, согласно фактическим данным различаются на ±5 %.

Метод ОПК в комплексе с другими видами работ находит применение для исследования обсаженных скважин. Применение ОПК в обсаженных скважинах связано с изменением технических и методических условий проведения работ. Эти изменения вызваны следующим: в колонне легче обеспечивается надежность герметизации прибора; вследствие расформирования зоны проникновения со временем происходит снижение влияния фильтрата промывочной жидкости на состав пробы. Применение ОПК весьма эффективно в случае изучения терригенного разреза. В карбонатном разрезе проведение ОПК ограничивается из-за наличия трещинных и кавернозных коллекторов, препятствующих герметизации отбора пробы.
