Комплексные зонды БК

Эти зонды представляют собой комплекс зондов БК с различной глубиной исследования. Одной из таких установок, дающей возможность записывать три кривые БК, является прибор Э9. Этот прибор дает возможность одновременно записать три кривые БК, отражающие разную глубинность исследования: большую — зондом Э9-Б, среднюю — Э9-С и малую — Э9-М.

Комплекс зондов БК в общем случае не дает возможность однозначно определить все три параметра: ρп, ρзп и D. Для их расчета необходимы дополнительные данные о диаметре зоны проникновения D.

На рис. 42,б даны зависимости псевдогеометрического фактора j от диаметра зоны проникновения D зондов прибора Э9, рассчитанные по приближенной формуле (11.13). Если за радиус глубины исследования зонда принять радиус зоны, для которой псевдогеометрический фактор равен 0,5, то при повышающем проникновении радиусы исследования для зондов Э9-Б, Э9-С и Э9-М будут соответственно 0,9; 0,56 и 0,31 м, а при понижающем— 1,55; 0,54; 0,25 м [1].

Для введения в показания зондов прибора Э9 поправок за влияние скважины dc и h рассчитаны палетки, аналогичные изображенным на рис. 40. Поправки за ограниченную мощность пласта вводятся только для зондов Э9-С и Э9-Б. Во введении такой поправки в показания зонда Э9-М нет необходимости из-за ее малости. Показания, полученные зондом Э9-М, наиболее чувствительны к влиянию dc, поэтому в скважинах с dc≥0,19 м исследования прибором Э9 проводятся только с применением отклонителя. При dc≥0,25 м показания зонда Э9-М не всегда удается достаточно точно исправить за влияние скважины, и проводить исследования прибором Э9 не рекомендуется.

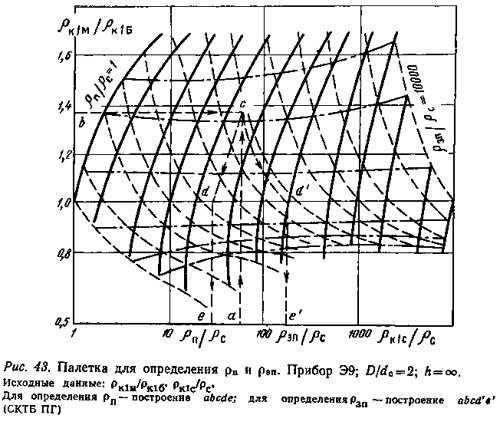

Комплексный прибор Э9 наиболее эффективен в скважинах,вскрывающих пласты высокого сопротивления на сильно минерализованных ПЖ. В этом случае, сопоставляя ρБКб, ρБКм и ρБМК (соответственно ρк, зарегистрированные зондами Э9-Б, Э9-М — большой, малой глубинности и БМК), определяют наличие или отсутствие проникновения. Если ρБКб=ρБКм = ρБМК, то проникновение в пласт отсутствует и ρП=ρБКб . В случае ρБМК≤ρБКм<ρБКб в пласте имеется понижающее проникновение. При этом допускается, что ρБМК= ρзп. Для дальнейшей интерпретации используются зависимости отношения ρк1м/ρк2Б от отношения ρк1С/ρс(ρк1м, ρк2С, ρк1Б — значения удельного сопротивления для зондов Э9-М, Э9-С, Э9-Б) при заданном значении D/dc и шифре палеток ρп/ρс и ρзп/ρс (рис. 43). Палетка построена для dc = 0,2 м, но может использоваться при dc = 0,14÷0,25 dc.
