Интерпретация диаграмм БМК

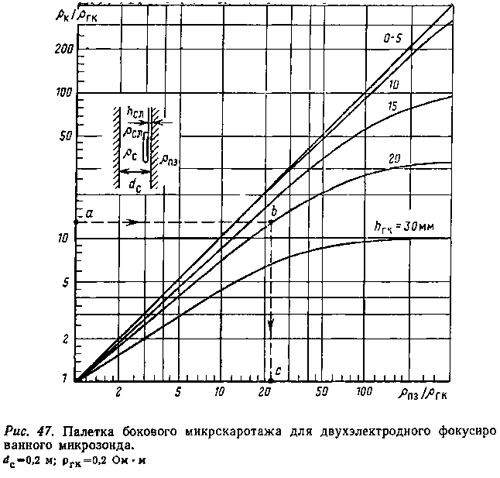

Интерпретация заключается в детальном расчленении разреза, точной отбивке границ пласта, определении удельного сопротивления промытой части пласта рпз. При толщине глинистой корки hгк не более 10 мм для двухэлектродного зонда БМК и 20 мм для трехэлектродного (каротажа ближней зоны) значения ρк, полученные этими зондами, мало отличаются от ρпз. С увеличением hгк показания БМК уменьшаются тем больше, чем больше отношение ρпз/ρгк. Для определения влияния на величину ρкБМК толщины глинистой корки hгк используются палетки, составленные по результатам электролитического моделирования для различных видов БМК с учетом их размеров, диаметра скважины и особенностей конструкции. Одна из таких палеток изображена на рис. 47.

Значение hгк вычисляется по формуле hгк= (dc—dH)/2, где dH — номинальный диаметр скважины; dc— фактический диаметр скважины, измеренный микрокаверномером. Величину ρгк определяют с учетом температуры (см. рис. 20).

По значениям ρпз/ρф в разрезе можно выделить коллекторы и оценить их пористость. На показания БМК ПЖ, в том числе и высокопроводящая (соленая) ПЖ, оказывает относительно небольшое влияние. Поэтому этот метод является неотъемлемой частью комплекса ЭК, выполняющегося в скважинах, которые бурятся на высокоминерализованных ПЖ. Сравнивая в этом случае показания БК и БМК, удается выделить в разрезе нефтегазоносные пласты. Значения ρк, определенные по БМК, из-за понижающего проникновения оказываются меньше ρк, определенного по БК. Из рассмотрения должны быть исключены интервалы скважины с увеличенным диаметром dc, так как увеличение dc может также вызвать снижение ρк по БМК.

В карбонатном разрезе по характеру дифференцированности кривой сопротивления ρкБМК различают плотные и трещиновато-кавернозные породы (против трещиновато-кавернозных пород кривая ρкБМК характеризуется резкой дифференцированностью).

Кривые сопротивления, зарегистрированные БМК (двухэлектродным и особенно трехэлектродным зондами), находят широкое применение в комплексе с данными других методов сопротивления при оценке удельного сопротивления проницаемых пластов и значений ρпз.
