Интерпретация кривых, полученных микрокаротажем

Она заключается в решении следующих задач:

расчленение разреза на проницаемые и непроницаемые пласты;

уточнение литологического состава пород;

определение границ пластов и их мощности;

оценка удельного сопротивления части пласта, прилегающей к скважине, и толщины промежуточного слоя (глинистой корки и пленки).

Если против проницаемого пласта образуется глинистая корка, кажущиеся сопротивления, измеряемые потенциал-микрозондом, значительно выше сопротивлений, измеренных одновременно против тех же пластов градиент-микрозондом с заметно меньшим радиусом исследования. Такое превышение сопротивления получило название положительного расхождения (приращения). Оно характерно для проницаемых пластов. Положительное расхождение кривых сопротивления наблюдается также против непроницаемых пластов высокого сопротивления (сопротивление пласта более чем в 25—30 раз превышает сопротивление ПЖ) вследствие влияния пленки ПЖ, заключенной между башмаком микрозонда и стенкой скважины. Положительное расхождение чаще всего отмечается в проницаемых песчано-алевритовых пластах, против них образуется тонкая глинистая корка, сопротивление которой в несколько раз меньше сопротивления зоны проникновения (рис. 45, интервалы 2932—2939 м, 2941—2945, 2946— 2948 м).

При наличии на стенке скважины толстой глинистой корки (25 мм и более) кажущиеся сопротивления, полученные обоими микрозондами, оказываются заниженными, близкими к сопротивлению глинистой корки, и положительное приращение почти не наблюдается.

На диаграммах ρк, измеренных микрозондами, трудно бывает отличить нефтегазоносную часть пласта от водоносной. Это связано с тем, что проникновение фильтрата ПЖ в пласт практически не зависит от характера его насыщения. Сопротивление зоны проникновения при этом выравнивается: мало различается по величине в продуктивной и водонасыщенной частях пласта. В отдельных случаях сопротивления, измеренные малым градиент-микрозондом, превышают сопротивления, полученные большим потенциал-микрозондом, т. е. наблюдается отрицательное приращение, которое характерно для случаев, когда сопротивление промывочной жидкости больше сопротивления пласта.

Против глинистых и аргиллитовых пластов величины кажущихся сопротивлений, измеренные градиент- и потенциал-микрозондами, обычно совпадают и соответствуют их удельному сопротивлению 1. При наличии против глинистого пласта каверн значительных размеров измеренные кажущиеся сопротивления соответствуют чаще всего сопротивлению ПЖ.

На диаграммах микрокаротажа без признаков расхождения отмечаются также непроницаемые пласты не очень высокого сопротивления (плотные алевролиты, глинистые песчаники, мергели). Толщина слоя ПЖ, заключенного между изоляционной пластинкой (башмаком микрозонда) и стенкой скважины, может сильно изменяться в зависимости от трещиноватости и кавернозности пласта. В результате диаграммы кажущихся сопротивлений, зафиксированные микрозондами, бывают сильно дифференцированными и характеризуются положительными, а иногда отрицательными расхождениями. Последнее связано с неплотным прилеганием изоляционной пластинки и влиянием на измеренные сопротивления ПЖ, заполняющей скважину.

Интерпретация диаграмм микрозондов против трещиноватых пород затрудняется. Существенную роль в таких случаях оказывают кавернограммы, зарегистрированные в крупном масштабе. Наличие кавернограмм облегчает выделение в разрезе проницаемых пластов по сужению диаметра скважины, а трещиноватых и кавернозных пород — по характерной резкой дифференцированности кривой.

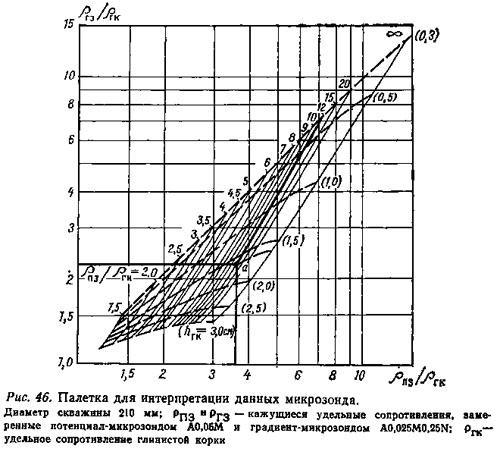

Для оценки удельного сопротивления проницаемой части пласта, прилегающей к скважине (промытой зоны ρПЗ), по результатам измерений микрокаротажем пользуются специальными палетками. Их составляют на основании данных, полученных на моделях пластов для различных типов микрозондов (рис. 46).

Пример. Определим удельное сопротивление в зоне, прилегающей к стенке скважины в интервале 2932—2939 м (см. рис. 45). Замеренные значения: ρПЗ =5,6 Ом·м и ргз =3,4 Ом·м; диаметр скважины 214 мм; сопротивление глинистой корки при температуре пласта ргк=1,5 Ом·м.

1. Находим отношение ρПЗ/ρгк=3,7 и ρГЗ/ρгк=2,25.

2. Зная ρПЗ/ρгк и ρГЗ/ρгк с помощью палетки (см. рис. 46) находим отношение ρПЗ/ρгк=12 (ρПЗ=18 Ом-м) и толщину глинистой корки hгк, равную 16 мм.

Интерпретация диаграмм МК сильно затрудняется из-за большого влияния на показания ρк промежуточного слоя. При hгк≥25 мм получить достоверные данные об удельном сопротивлении промытой части пласта ρпз по замерам ρк обычными микрозондами практически невозможно. Наличие в скважине соленого раствора также ограничивает использование этих кривых для количественной интерпретации.

1 В результате катионного обмена удельное сопротивление глин в непосредственной близости от скважины (в пределах слоя толщиной 2,5— 5 см) может несколько измениться, что отмечается на кривых, полученных обычными микрозондами, как положительное расхождение и иногда ошибочно трактуется как признак проникновения фильтрата ПЖ.
