Определение фракционного состава песчано-алевритовых пород по данным РК

В методике определения фракционного состава песчано-алевритовых пород по данным РК естественное гамма-излучение пород, выраженное через двойной разностный параметр, может быть представлено в виде суммы двух слагаемых [14]

где Iгл, Is — доли излучения соответственно глинистым материалом и удельной поверхностью зерен кварца. При таком подходе к решению задачи главным является раздельное изучение значений Iгл и Is. В грубозернистых песчаниках величина Is мала, a Jγ определяется только объемной минеральной глинистостью kгл и практически равна

где Iгл — показания ГК в пласте чистых глин плотностью δгл; δп — объемная плотность породы, определяемая по ГГКП.

В мелкозернистых песчаниках величина Is пропорциональна объему кварцевого скелета породы (v=1—kп—kгл) и с учетом плотности пород

где I0s — вклад излучения поверхности кварцевых зерен, приведенный к единице объема; δкв — минеральная плотность кварца. В соответствии с выражениями (XII. 12) и (XII. 13) формула (XII. 11) запишется

Благодаря такому преобразованию в выражении (XII. 15) вместо переменной δп вводятся параметры δж и δгл, сохраняющие устойчивость в пределах изучаемого объекта.

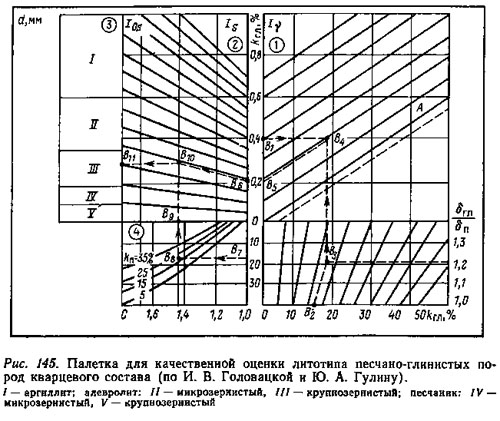

Определение I0s возможно по формуле (XII. 15) или по палетке (рис. 145). Палетка представлена четырьмя обобщенными номограммами. Номограмма 1 характеризует линейную зависимость Jγ = f(kгл); линия А соответствует грубозернистым кварцевым песчаникам с I0s=0; параллельно линии А дана сетка линий для вычислений разности Jγ-J0гл (δгл/δп)kгл; в нижней части номограммы, на оси абсцисс, нанесена номограмма для учета отношения δгл/δп. Номограмма 2 предназначена для учета относительного объема кварцевых частиц v=1-kп-kгл и плотностного эффекта. Номограмма 3 служит для оценки литотипа (фракционного состава) по I0s. Номограмма 4 — вспомогательный график, используется для оценки коэффициента С по значениям kп и kгл. Плотность глин δгл для каолинитов и гидрослюд принята в среднем равной 2,75 г/см3.

Порядок работы с палеткой отмечен пунктиром и стрелками для пласта со следующими исходными данными: Jγ=0,4(В1); kгл=17% (В2); δгл/δп=1,21 (В3); пересечение абсциссы В3 и ординаты В1 в точке В4; параллельно линии А на ординатах Jγ и Is находят точки В5 и В6; по величинам kгл=17% и kп=24% фиксируют точки В7 и В8; в точке В8 по оси абсцисс отсчитывают С=1,45 и по пересечению абсциссы В9 и ординаты В6 находят точку В10; точка В10 переносится на ординату I0s в точку В11. Согласно точке В11 рассмотренный пласт может быть охарактеризован как глинистый крупнозернистый алевролит. Пористость и глинистость пласта уточняются по зависимости δп от 1/Iнгк (в усл. ед.) согласно палетке (см. рис. 144, б). Наличие в пласте углистого материала и карбонатного цемента ограничивает применение рассматриваемой методики.
