§ 49. РАСХОДОМЕТРИЯ СКВАЖИН

Расходометрия заключается в измерении скорости перемещения жидкости в колонне скважины спускаемыми в нее на каротажном кабеле приборами, получившими название расходомеров. С их помощью решаются следующие основные задачи: в действующих скважинах выделяют интервал притока или поглощения жидкости, в остановленных выявляют наличие перетока жидкости по стволу скважины между перфорированными пластами, изучают суммарный дебит или расход жидкости отдельных пластов, разделенных неперфорированными интервалами строят профили притока или приемистости по отдельным участкам пласта или для пласта в целом.

Различают гидродинамические и термокондуктивные расходомеры, которые по условиям измерения делятся на пакерные и беспакерные.

Измерительным элементом гидродинамического расходомера является турбинка с лопастями, расположенная в канале так, что через нее проходит поток жидкости, заставляющий ее вращаться. При вращении турбинка приводит в действие магнитный прерыватель тока, по показаниям которого определяют частоту ее вращения. Чем выше дебит, тем быстрее вращается турбинка и тем больше импульсов в единицу времени поступит в измерительный канал. Частота импульсов преобразуется блоком частотомера в пропорциональную ей величину напряжения и по линии связи поступает на поверхность, где фиксируется регистрирующим прибором.

Применяют пакерные, с управляемым пакером и беспакерные приборы. Пакерный прибор РГД-5 дает возможность измерять весь приток жидкости в эксплуатационной колонне нагнетательной скважины диаметром 146—168 мм. Спуск беспакерного прибора или с управляемым пакером ДГД-8 возможен также при наличии в колонне насосно-компрессорных труб диаметром 50,8—63,5 мм. Для градуирования расходомеров каждый комплект глубинных приборов снабжается градуировочной характеристикой— зависимостью показаний прибора n(об/мин) от расхода жидкости (м3/сут).

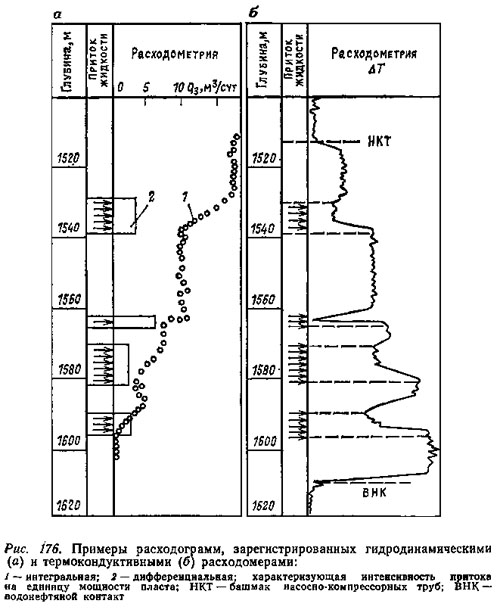

Гидродинамический расходомер опускается в скважину до кровли верхнего перфорированного интервала, и при открытом пакере регистрируются показания калибратора, нулевые линии и показания суммарного дебита. Затем при закрытом пакере прибор опускается на забой. Запись диаграммы производится непрерывно при подъеме прибора с прикрытым пакером до воронки насосно-компрессорных труб со скоростью 60—80 м/ч в масштабе глубин 1:200. На участках кривой с резкими изменениями дебита производят точечные измерения через 0,4 м, на участках кривой с малыми изменениями дебита — через 1—2 м. Определения выполняют с полностью открытым пакером. По непрерывным измерениям диаграмм расходометрии качественно оценивают места притока (приемистости), а также выявляют нарушения герметичности колонны в неперфорированных интервалах. По данным точечных измерений, проводимых последовательно и равномерно в заданных точках, дается количественная оценка распределения расхода жидкости по пластам и строится интегральная расходограмма. Полученная кривая показывает количество жидкости, проходящей через сечение скважины на различных глубинах (рис. 176, кривая 1).

Интегральная кривая характеризует суммарный дебит всех пластов, расположенных ниже данной глубины. В интервалах притока на такой кривой наблюдается рост показаний, а в интервалах поглощения — их уменьшение. Интегральная расходограмма служит для построения дифференциальной зависимости (см. рис. 176, кривая 2), характеризующей интенсивность притока (поглощения) на единицу мощности пласта.

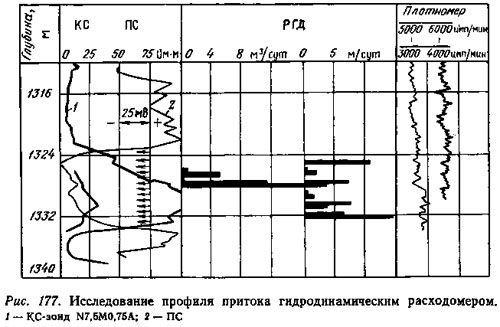

Из анализа расходограмм следует, что не все проницаемые прослои, выделяемые в разрезе по геолого-геофизическим данным, работают. Отсутствие поступления нефти из пласта в скважину возможно из-за малой проницаемости и градиента перепада давления в пласте, загрязнения прискважинной зоны, неполноценной перфорации колонны и др. В примере исследования профиля притока расходомером и плотномером (рис. 177) измерения, проведенные через 1,5 мес после введения скважины в эксплуатацию, показали, что в отдаче нефти участвует только верхняя часть пласта мощностью 2,6 м. Для улучшения поступления нефтей из пласта в колонну скважины в интервале 1325— 1333,5 м была проведена дополнительная перфорация, в результате дебит безводной нефти возрос с 39 до 60 м3/сут. Повторные измерения показали, что мощность отдающего интервала увеличилась на 7,2 м.

Основным преимуществом гидродинамических расходомеров является сравнительно небольшое влияние состава флюида на результаты измерений и возможность количественной оценки притока жидкости из интервала перфорации. Недостатки их следующие: низкая чувствительность к малым дебитам (1— 5 м3/сут), частые отказы из-за наличия в жидкости механических примесей (песка, глинистых частиц).

Термокондуктивные расходомеры с термодинамическим датчиком СТД основаны на зависимости степени охлаждения нагреваемого сопротивления, помещенного в поток, от средней линейной скорости потока. Они предназначены для исследования фонтанирующих скважин через насосно-компрессорные трубы и глубинно-насосных скважин через межтрубное пространство.

Измерительная установка термокондуктивного расходомера состоит из помещенной в поток непрерывно подогреваемой электрическим током спирали и скважинного термометра для измерения ее температуры. Место притока флюида в скважину отмечается уменьшением температуры. Термокондуктивные расходомеры (СТД), достаточно чувствительные к притокам с малым дебитом, надежны в эксплуатации и нечувствительны к выносу песка потоком жидкости. Однако с помощью этих расходомеров нельзя проводить количественные оценки интенсивности потока при неоднородных жидкостях. Профиль притока можно получить только при однокомпонентной жидкости.

Расходограммы, полученные приборами СТД, имеют более сложную форму (см. рис. 176,б), чем расходограмма, полученная гидродинамическим расходомером. По разнице между показаниями против нижнего и верхнего интервалов (непосредственно после минимума) количественно определяют, используя градуировочную кривую, дебит однокомпонентной жидкости, текущей по стволу скважины. Если в скважине течет многофазная смесь, то из-за чувствительности показаний к характеру флюида интервалы притока выделяются без количественного определения их дебитов, лишь качественно. Используя чувствительность термокондуктивных расходомеров к характеру флюида, по комплексу расходограмм, полученных гидродинамическим и термокондуктивным приборами, можно судить о составе жидкости. В действующих скважинах в зависимости от решаемых задач и конкретных геолого-технических условий применяют тот или иной тип расходомера или совместно.
