§ 43. Определение коэффициента нефтегазонасыщенности
Достоверность определения kнг в сильной степени зависит от структуры и текстуры пор, наличия и характера распределения в коллекторе глинистого материала, минерализации пластовой воды и др.
ЧИСТЫЕ НЕГЛИНИСТЫЕ КОЛЛЕКТОРЫ С МЕЖЗЕРНОВОЙ ПОРИСТОСТЬЮ
Если располагать данными об удельном сопротивлении ρп продуктивного чистого песчаного пласта и ρвп при его 100%-ном водонасыщении пластовой водой, то согласно (1.49) и (1.50)
Соответственно коэффициент насыщения фильтратом в промытой зоне нефтегазоносного пласта
Отношение kв/kв. пз используют для оценки нефтенасыщенности коллектора и содержания в нем подвижных углеводородов. Например, если kв/kв. пз≈1, то при проникновении фильтрата ПЖ в пласт вытеснения углеводородов не происходит даже в том случае, когда они в пласте имеются. Если kв/kв. пз<0,7, то в пласте имеются подвижные углеводороды.
При совместном решении уравнений (1.18) и (XIII.5) получим зависимость ЕПС от отношений ρпл/ρп и kв. пз/kв:
Зависимости (XIII.6) и (XIII.5) легли в основу построения палетки (рис. 155). При этом было сделано допущение, что для некоторой средней остаточной нефтегазонасыщенности и не очень глубоком проникновении фильтрата глинистого раствора в пласт применима эмпирическая зависимость
Следовательно, выражение (XIII.5) может быть записано в виде
Палетка а на рис. 155 представляет графическое решение уравнения (XIII.8). Для приближенной оценки kв в этом случае достаточно определить ρпз и ρп по кривым удельного сопротивления и отношение ρф/ρв или значение ЕПС по кривой ПС (см. гл. I).
При бурении скважин на минерализованной ПЖ измерение сопротивлений в ряде случаев проводят зондами БК и БМК. При этом допускается упрощенная интерпретация: при очень малой амплитуде ΔUпс можно считать, что ρф=ρв. Пренебрегая влиянием глинистой корки, без существенной погрешности приравнивают удельные сопротивления ρк БК и ρк БМК соответственно к удельным сопротивлениям пласта ρп и зоны проникновения ρзп. Согласно формуле (XIII.8)
Рассмотренные способы оценки kв известны в литературе как методы отношений и используются при отсутствии данных о пористости.
В тех случаях, когда пористость коллектора установлена одним из геофизических методов, kв определяют путем совместного решения уравнений (1.30) и (1.50). При этом получим уравнение
Для неглинистых гранулярных песчаников приняты следующие значения: n=2, m=2, а=1. В этом случае

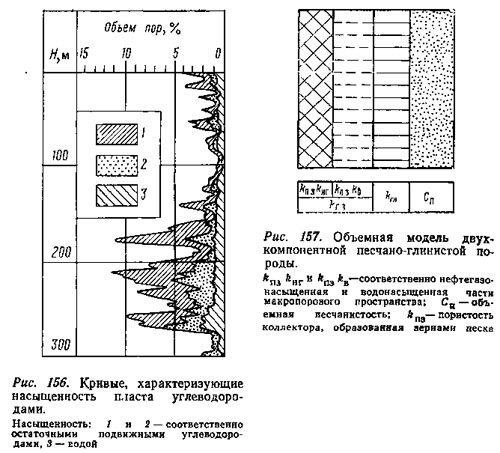

При оперативной интерпретации для разделения разреза, представленного чистыми породами с межзерновой пористостью, на продуктивные и непродуктивные пласты часто пользуются экспресс-методами. Результаты применения одного из них представлены тремя кривыми пористости (рис. 156), которые определены по АК (kпАК) или НГК (kпНГК) и по кривым кажущегося удельного сопротивления, зарегистрированным зондами БК (kпБК) и БМК (kпБМК). Согласно (I.32) и (XIII.12)
Если считать, что ρБК≈ρп, ρБМК≈ρпз, то kпБК≈kпkв и kпБМК≈kпkв.пз. Произведения характеризуют объемы водонасыщенной пористости соответственно неизмененной части пласта и промытой зоны. Расхождение между kпБМК и kпБК, соответствующее разности kпkв.пз— kпkв, отражает долю содержания подвижных углеводородов по отношению к суммарной пористости породы (kпАК или kпНГК). Оценку наличия в пласте подвижной нефти, как это показано на рис. 156, производят приближенно.
Использование высокоминерализованной ПЖ при бурении скважины, когда ρф≈ρв, наиболее благоприятно для применения данного метода. Обработка результатов реализуется обычно на ЭВМ.
