Оценка пористости и нефтегазонасыщености песчано-глинистых коллекторов по данным удельного сопротивления и ПС

Электропроводность глинистых пород изменяется в зависимости от характера распространения в них глинистых частиц [см. (1.42) и (1.44)]. Этим определяется различный подход к оценке пористости и насыщенности слоистых песчано-глинистых пород и пород с рассеянным глинистым материалом.

СЛОИСТАЯ ПЕСЧАНО-ГЛИНИСТАЯ ПОРОДА

Эта порода представлена чередованием глинистых и чистых пород; глинистый материал расположен в виде тонких параллельных прослоев, чередующихся с прослоями чистых песков. В этом случае глинистые и песчаные прослои образуют электрическую параллельную цепь. Если считать, что измерения выполняют вдоль напластования, то количественную оценку kв, Рп, а следовательно, и kп глинистых нефтегазонасыщенных коллекторов проводят на основании уравнения (1.52), его производного

и соотношения (XIII. 15), отражающего связь амплитуды аномалии ЕПС гл в мощном глинистом песчанике с величинами ρп, ρпз, kв пз и kв. Система этих трех уравнений содержит четыре неизвестных: kгл, Р, kв, kв пз и для ее решения одно из них необходимо определить дополнительным способом. При решении уравнения (XIII. 15) задаются наиболее вероятным значением kв пз. Величину αПС рассчитывают по (I.25).

Для облегчения расчетов имеются специальные палетки (см. рис. 155; рис. 158), дающие возможность определять коэффициенты водонасыщенности и пористости слоистых глинистых песчаников. Эта задача решается, если известны следующие параметры коллектора: удельное сопротивление пластов рп и промытой части пласта ρпз, отношение ρф/ρв или ЕПС гл против исследуемого пласта, а также ЕПС против чистых пластов (например, ближайшей части чистых песчаников в разрезе).

При построении левой части номограммы а (см. рис. 155) принимали, что между kв пз и kв существует зависимость (XIII.7).

Если значение kв пз не удовлетворяет этому уравнению, в величину kв вносят поправку по номограмме б.

Коэффициент водонасыщенности определяют в следующем порядке.

1. Для получения точки А на рис. 155 по левой шкале откладывают отношение ρпз/ρп, а по нижней шкале — ЕПС гл с учетом КПС Т.

2. Через точку В с координатами ρпз/ρп=1 и ЕПС=0у когда kв=100%, и через точку А проводят вспомогательную прямую.

3. Через точку с абсциссой ЕПС (против чистых пластов) или ρф/ρв проводят вертикальную прямую до пересечения со вспомогательной прямой.

4. По правой части палетки а вносят поправку за остаточную нефтенасыщенность kнo и отсчитывают kв.

Пример. Для глинистого песчаника ρпз/ρп= 2,5; ЕПС гл=—65 мВ, для неглинистого пласта с такой же минерализацией пластовой воды расчетные значения ЕПС=-112мВ; КПС Т=-80 мВ, предполагаемое значение kнo=10%. Требуется определить нефтегазонасыщенность пласта. Пользуясь номограммой (см. рис. 155), находим точку D (на кривой палетки б) и определяем kв=37%. Следовательно, kнг=63 %.

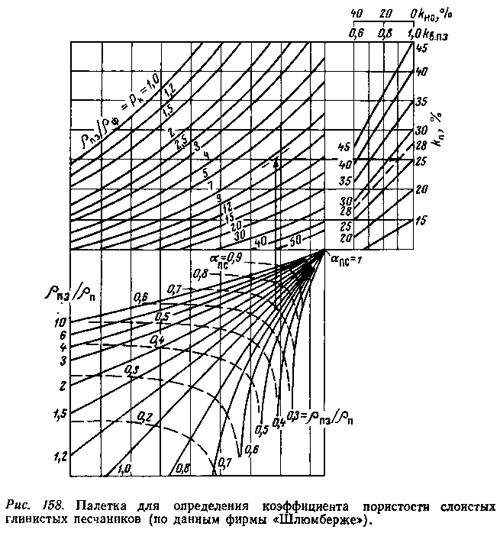

Для оценки пористости тонкослоистых песчано-глинистых пластов применяют палетку (см. рис. 158), составленную на основании уравнений (I.52), (XIII.15) и (XIII.24). При использовании этой палетки необходимо располагать исходными данными для исследуемого пласта ρп, ρпз, αПС, Рпз и kнo. Порядок пользования палеткой поясним на следующем примере.

Пример. Дано: ρп=4,7 Ом·м; ρпз=3,75 Омм; ЕПС=-78 мВ; ρф т=0,5 Ом·м; ρвт=0,02Ом·м; kнo=10%; ЕПС=-112 мВ. Определяем αПС=78:112=0,7; ρпз/ρп=3,75:4,7=0,8; Рпз=ρпз/ρф т=3,75:0,5=7,5. По αПС и Рпз/ρп находим точку, соответствующую Рпз=7,5, затем по палетке (см. рис. 158) определяем kп=28%.
