§ 51. Схемы автоматизированной обработки и интерпретации данных ГИС

В настоящее время используют две основные схемы.

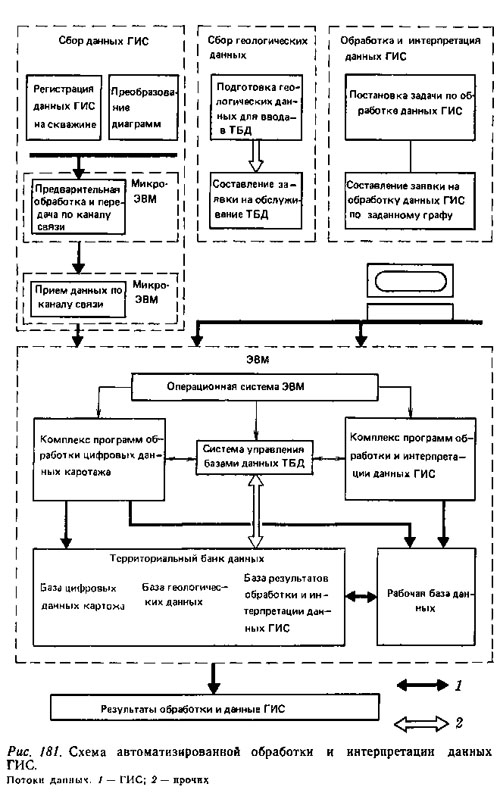

Первая схема основана на централизации обработки данных ГИС в ряде крупных вычислительных центров (ВЦ), которые линиями связи соединены с геофизическими предприятиями или группами каротажных партий, осуществляющими цифровую регистрацию данных каротажа. На рис. 181 приведена такая схема, применяемая в Министерстве нефтяной промышленности. Исходные данные каротажа в цифровой форме получаются или путем регистрации на скважине, или путем преобразования диаграмм на специализированных устройствах. Носителем данных является магнитная лента. Исходные данные либо непосредственно передаются в ВЦ, либо на малом ВЦ предприятия, оснащенном микро-ЭВМ, эти данные сначала подвергаются предварительной обработке, а затем по линии связи (телефонной или радиорелейной) передаются на приемный узел ВЦ. Принятые данные вводятся в ЭВМ и подвергаются редактированию. В результате формируются цифровые каротажные кривые, которые записываются в специализированную базу территориального банка данных. При решении различных геологических задач цифровые каротажные кривые, хранящиеся в банке данных, подвергаются обработке.

В основе второй схемы лежит принцип иерархического построения системы. В соответствии с этим принципом осуществляется последовательная по глубине обработка данных ГИС на ВЦ различной мощности в зависимости от уровня геофизического предприятия в организации геофизической службы. В геофизических конторах применяются вычислительные комплексы на базе мини- или микро-ЭВМ, в геофизических экспедициях создаются ВЦ на базе малой ЭВМ ЕС-1022, в геологическом управлении — ВЦ с более мощной ЭВМ и т. д.

В последние годы развивается новое направление — создание систем автоматизированного сбора и обработки данных на основе использования компьютеризированных каротажных станций. Компьютеризированная каротажная станция — это комплекс аппаратных средств для проведения геофизических работ в скважине с записью данных каротажа на магнитной ленте (иногда используется магнитный диск) под управлением встроенной бортовой микро-ЭВМ. Эти станции выполняют также ряд важных дополнительных функций: а) предварительную обработку зарегистрированных данных и формирование кондиционных цифровых каротажных кривых; б) воспроизведение кривых в виде диаграмм заданного формата; в) экспресс-обработку комплексов кривых по упрощенному алгоритму с целью получения предварительных геологических выводов о разрезе. Сформированные цифровые каротажные данные в дальнейшем подвергаются детальной обработке в ВЦ.

На рис. 182 показана технологическая схема централизованной обработки и интерпретации данных ГИС, внедренная в МНП.

Основой этой схемы является мощная ЭВМ третьего поколения ЕС-1061, размещенная в ВЦ геофизического треста. В качестве дополнительного устройства ЭВМ имеет пункт сбора, контроля и приемопередачи каротажных данных (ПСКПКД), оборудованный микро-ЭВМ ВТ-20А. Подобный пункт ПСКПКД содержится также в каждой промыслово-геофизической конторе. Связь пункта ВЦ треста с пунктами многих ПГК, входящих в состав треста, осуществляется по коммутируемой телефонной линии. Пункт ВЦ треста имеет связь с аналогичными пунктами других трестов. Так образуется единая сеть вычислительных центров отрасли, между которыми возможен обмен данными ГИС. На ЭВМ ВЦ треста эксплуатируется специализированное математическое обеспечение, которое включает: систему автоматизированной первичной обработки цифровых данных каротажа (АСПОЦДК), систему обработки и интерпретации данных ГИС (АСОИГИС), систему управления базами данных территориального банка данных (ТБД), созданного на базе СУБД ИНЕС-2м. В среде ПСКПКД эксплуатируется специализированный комплекс программ, обеспечивающий выполнение процедур предварительной обработки данных ГИС, а также передачи этих данных и результатов обработки и интерпретаций по каналам связи. Задачами предварительной обработки данных ГИС являются: а) редактирование исходных цифровых данных каротажа и формирование цифровых каротажных кривых (ЦКР); б) накопление и хранение ЦКР на томах магнитных лент; в) воспроизведение ЦКР с помощью устройства ЭСПУ-2; г) обработка ЦКР, например данных профилеметрии, введение поправок в кривые за скважину и т. п.; д) форматизация ЦКР для передачи по каналу связи.
