Первичная обработка данных ГИС

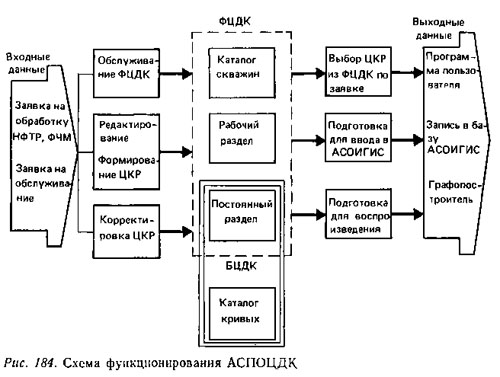

На рис. 184 показана схема функционирования автоматизированной системы первичной обработки цифровых данных каротажа (АСПОЦДК). Входными данными системы являются: 1) заявка на выполнение вычислительных процедур; 2) наборы файлов, получаемых регистратором «Триас»; 3) данные цифрового преобразования каротажных кривых — файлы числовых массивов (ФЧМ)

АСПОЦДК осуществляет: а) создание и обслуживание на ВЦ геофизического предприятия фонда цифровых данных каротажа (ФЦДК); б) первичный ввод ЦКР, сформированных на этапе редактирования НФТР и ФЧМ, в ФЦДК; в) накопление, хранение и корректировку ЦКР в ФЦДК; г) выбор комплексов ЦКР из фонда и передачу для обработки в программу пользователя; д) подготовку комплексов кривых для ввода в базу данных АСОИГИС; е) графическое воспроизведение комплексов ЦКР.

Информационной базой АСПОЦДК является фонд цифровых данных каротажа, который состоит из трех компонентов: каталога скважин, рабочего и постоянного разделов, в которых накапливаются ЦКР. В каталоге скважин содержатся сведения по скважинам, которые обслуживаются геофизическим предприятием. Сообщение о скважине включает: инвентарное имя которое присваивается скважине в ФЦДК, общие сведения о скважине, а также служебная информация, которая используется при эксплуатации системы. Рабочий раздел ФЦДК используется для первичного сбора цифровых данных ГИС. Введение в структуру ФЦДК рабочего раздела объясняется тем, что процесс формирования ЦКР (регистрация, преобразование, редактирование) может сопровождаться появлением ошибок. На этапе хранения в рабочем разделе кривые подвергаются контролю, из фонда выбраковываются и удаляются некачественные данные или осуществляется их корректировка.

Конечный результат при функционировании АСПОЦДК — создание постоянного раздела фонда, представляющего собой совокупность наборов данных на томах магнитных лент, в каждом из которых содержатся данные ГИС по одной скважине. В постоянный раздел ЦКР переписываются из рабочего раздела. Постоянный раздел ФЦДК вместе со специальным каталогом кривых, сформированным в среде ИНЕС-2М, образует базу цифровых данных каротажа (БЦДК), которая является компонентом территориального банка геолого-геофизических данных.

ФЦДК — источник данных ГИС при выполнении различных процедур обработки. Выбор кривых из фонда осуществляется по специальной заявке, в которой можно указать все возможные запросы интерпретатора на данные ГИС. Выбранные кривые записываются на рабочий диск, где в дальнейшем могут обрабатываться программами пользователя. АСПОЦДК реализует специальные вычислительные процедуры для подготовки данных ГИС к последующему вводу в базу данных АСОИГИС и для воспроизведения комплексов кривых в графической форме.
