Регистрация данных ГИС

Регистрация данных ГИС в цифровой форме осуществляется регистраторами «Триас», которые входят в состав каротажных станций.

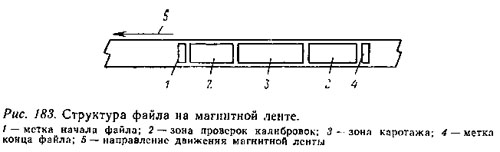

Регистратор «Триас» обеспечивает выполнение следующих операций: а) преобразование в цифровую форму измерительных аналоговых сигналов, поступающих с измерительной системы каротажной станции; б) формирование данных о глубине; в) группирование информации в соответствии с форматом записи и запись ее на магнитную ленту; г) воспроизведение информации с магнитной ленты. В составе регистратора имеются специальные устройства для передачи и приема данных по линии связи. Регистратор «Триас» обеспечивает преобразование данных каротажа по системе равномерного квантования с шагом 0,01, 0,1 и 0,2 м. Носителем данных является магнитная лента. На магнитной ленте записываются: а) метки данных; б) данные проверок настройки измерительной системы каротажной станции; в) данные каротажа, отсчеты глубины, метки глубины. При одном цикле каротажных работ в скважине в пределах заданного интервала разреза регистрируется набор файлов (НФТР). Файл (ФТР) представляет собой логически организованную совокупность записей на одной или нескольких катушках (томах) магнитной ленты, сформированную при одном спуско-подъеме каротажного прибора в скважине. Файл (рис. 183) содержит метку начала 1 зоны проверок нулей и калибровок измерительной системы каротажа 2, записанные при настройке аппаратуры перед началом каротажа и в процессе проверки ее функционирования после каротажа, зону каротажа 3 и метку конца файла 4. Для каждого файла оператор составляет заголовок на специальном бланке.

Цифровая регистрация каротажной кривой выполняется двумя способами: запись одним каналом регистратора полностью сформированного геофизического параметра; запись в нескольких каналах серии элементарных сигналов, создаваемых измерительной системой каротажа (например, сигналов тока и потенциала для кривой БК), по которым при обработке файла на ЭВМ вычисляется искомый геофизический параметр.

Процесс каротажа в скважине, как правило, осложняется многими факторами, обусловленными, например, неравномерностью движения прибора по стволу, неустойчивостью работы измерительной аппаратуры, плохим качеством магнитной ленты вследствие ее износа и др. В таких условиях ФТР кроме полезной информации содержит помехи, которые требуется обнаружить и устранить в процессе обработки на ЭВМ.

Редактирование файла на ЭВМ предусматривает процедуры преобразования данных, записанных на магнитной ленте, в цифровые каротажные кривые. Выполняются следующие вычислительные функции: а) монтаж зоны каротажа файла по показаниям глубин и магнитным меткам; б) масштабирование кривой для представления в принятых единицах измерения, при этом по данным зон проверок, содержащихся в файле, определяются зависимости показаний, накопленных в каналах регистратора, от истинных показаний каротажа; в) поиск и устранение ошибочных значений (сбоев) в числовом массиве кривой; г) представление ЦКР в заданном формате и запись ее на носителе данных ЭВМ.
