§ 53. Обработка и интерпретация данных ГИС

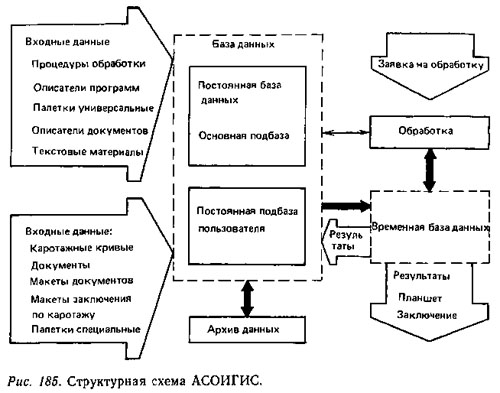

Схема обработки и интерпретации данных ГИС, осуществляемая системой АСОИГИС, приведена на рис. 185.

Система АСОИГИС состоит из базы данных и комплекса программных средств, осуществляющих управление базой данных и вычислительным процессом, а также реализующих собственно обработку данных ГИС при решении геологических задач.

База данных является ядром системы и содержит информацию, вовлекаемую в вычислительный процесс. В ней хранятся следующие группы данных: а) данные управления функционированием программ (описатели программ, описатели документов АСОИГИС и др.); б) данные управления процессами обработки (вычислительные процедуры АСОИГИС, определяющие стандартные графы обработки данных ГИС, макеты представления заключений по результатам обработки, макеты документов АСОИГИС, хранящие устойчивые петрофизические характеристики и другие параметры, используемые при обработке данных ГИС по региону, площади или группе скважин); в) палетки, используемые обрабатывающими программами; г) цифровые каротажные кривые; д) документы, содержащие петрофизические константы и другие параметры, которые используются в обработке; е) результаты обработки в форме массивов и таблиц.

База данных состоит из нескольких подбаз: основной для всех пользователей системы и набора постоянных подбаз пользователей. Подбазы обеспечивают независимость пользователей при решении задач обработки и интерпретации материалов ГИС. В АСОИГИС имеются два компонента базы данных: постоянная база и временная база. Постоянная база данных предназначена для долговременного хранения информации. Временная база создается в период выполнения обработки. Требующиеся для реализации вычислений данные переписываются в нее из постоянной базы или вводятся извне сервисными программами АСОИГИС перед началом работы обрабатывающих программ. После завершения задания временная база уничтожается. В базе данных геофизическая и геологическая информация по скважине хранится в форме двух компонентов: массив, документ. Массив представляет собой совокупность данных одного формата, например числовой массив каротажной кривой или совокупность значений Δt по пластам, выделенным в разрезе скважины. Таблица пластовых данных {Tij}, содержащая n строк (i=1, 2, ..., n) и m столбцов (j=1, 2, ..., m), в которой строки соответствуют обрабатываемым пластам, а столбцы - геофизическим параметрам, хранится в базе данных как совокупность массивов, каждый из которых содержит данные по j-му столбцу.

В форме массивов в базе хранятся также любые тексты.

Документ — это совокупность параметров, которые определяют различные геофизические и геологические характеристики. В документе могут содержаться как цифровые, так и текстовые данные. Запись в базу данных массивов и документов, их чтение из базы осуществляются сервисными и обрабатывающими программами геофизической библиотеки.

Массивы и документы в базе имеют имена и рассматриваются как отдельные данные. Имя данного состоит из двух частей: имени и ключей. Имя — составное и содержит три части: старшую, среднюю и младшую.

Ключи представляют собой дополнительные признаки, уточняющие имя. Например, цифровая каротажная кривая БК по скв. 15 пл. Брагунская, зарегистрированная в интервале глубин 5200—5620 м, может быть записана в базу с именем БРА-ГУНЫ— 15.К-БК и ключами 5200, 5620. После введения в кривую БК поправок за диаметр скважины она может быть вновь записана в базу с именем БРАГУНЫ—15.К-ДС.БК и ключами 5200, 5620. При этом исходная кривая в базе сохраняется, но специальной процедурой может быть удалена из нее.

Обработка данных ГИС в системе АСОИГИС выполняется по программам геофизической библиотеки. Последовательность ввода программ в вычислительный процесс задается в форме заявки на специальном входном языке системы и определяет граф обработки данных ГИС. Каждая программа требует выбора из базы определенного набора исходных данных и в процессе вычислений порождает новую информацию, которая записывается в базу. Перечень входных и выходных данных, а также дополнительные сведения, определяющие варианты работы программы, содержатся в описателе программы, который хранится в базе данных. Руководствуясь этим описателем, с помощью специальных сервисных средств программа осуществляет самостоятельный обмен информацией с базой данных. При составлении заявки на обработку пользователь системы — геофизик, располагая описателями программ, указывает в заявке сведения, уточняющие описатель, чем и обеспечивается настройка программы на обработку данных по конкретной скважине.

Приведем пример, иллюстрирующий этот процесс. Составим заявку на определение пористости по данным АК (Δt) и коэффициента водонасыщенности kв по данным кривой БК (ρБК).

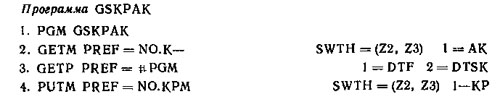

Для решения нашей задачи необходимо использовать программу с именем GSKPAK для определения kп и программу с именем QSKWBK для определения kв. Описатели программ для АСОИГИС имеют следующий вид:

В списке PGM указано имя программы. В списке GETM указано, что в программу вводится кривая Δt с именем NO.K-AK и ключами Z2, Z3. В списке GETP перечисляются параметры Δtж (DTF) и Δtск (DTSK), которые используются в программе при расчете пористости по АК:

В списке PUTM указано имя, с которым вычислительная кривая kп будет записана в базу данных: NO.KPM.KP, ключи Z2, Z3.

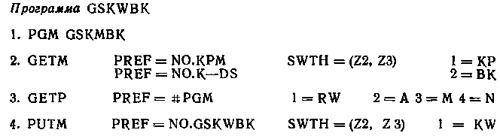

В списке GETM перечисляются две входные кривые: kn с именем NO.KPM.KP и ρпБК именем NO.K-DS.BK (в кривую БК предварительно уже внесена поправка за dc). Ключи кривых совпадают и равны Z2, Z3. В списке GETP приведены параметры: ρв(RW), коэффициенты уравнений

Р=а/kпm(А, М); Рн=1/kвn(N).

В списке PUTM указано имя кривой kв NO.GSKWBK.KW с ключами Z2, Z3, которая вычисляется программой по формуле

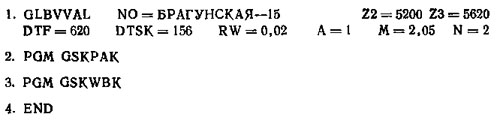

Заявка на обработку материалов Δt и ρпБК по скв. 15 пл. Брагунская в интервале 5200—5620 м при Δtж=620 мкс/м, Δtм=156 мкс/м, ρв=0,02 Ом·м, а=1, m=2,05, n=2 имеет вид

В списке GLBV перечисляются значения параметров, содержащихся в описателях программ, в результате программы настраиваются на обработку конкретных данных по скважине. Заявка задает последовательное выполнение двух программ GSKPAK и GSKWBK. Конец заявки определяется параметром END.

Обработка данных ГИС в системе АСОИГИС включает три этапа: предварительную обработку данных ГИС; обработку и интерпретацию данных ГИС; оформление результатов обработки.

На этапе предварительной обработки в каротажные кривые вводятся поправки, учитывающие различные искажающие факторы. Так, например, в кривые БК вводится поправка за влияние скважины, в кривые ГК, НГК, ННК — за инерционность аппаратуры (поправка за vτ), в кривые НГК, ГГК — за гамма-фон и т. п. Затем кривые увязываются по глубине и, если требуется, все они приводятся к одной вертикальной разрешающей способности. Осуществляется расчленение кривых на однородные по свойствам пласты, против них на кривых отсчитываются показания и формируется таблица {Tij}, которая записывается в базу данных в виде набора массивов. Обрабатывается комплекс кривых БКЗ и в таблицу {Tij} заносятся сведения об удельном электрическом сопротивлении разреза. Каротажные кривые и таблица показаний {Tij} воспроизводятся в графической форме для анализа предварительной обработки данных ГИС и документирования исходных данных.

Этап обработки и интерпретации данных ГИС включает два подэтапа: определение параметров обработки и собственно обработку. При определении параметров обработки обычно выполняются два вычислительных процесса: нормализация кривых и построение графиков сопоставления геофизических параметров. Нормализация кривых сводится к приведению их к единому масштабу для графического сопоставления на диаграмме с учетом зависимости этих показаний против опорных пластов. Анализ нормализованных кривых позволяет провести качественную интерпретацию данных ГИС. Графики сопоставления данных каротажа строятся на АЦПУ двух видов: двумерных и трехмерных. По ним уточняются показания в опорных пластах, определяются фактические значения граничных показаний каротажа. Это дает возможность разделять породы по литологии (например, коллектор — неколлектор — глина) и по насыщению (нефть — газ — вода). Они позволяют оценивать достоверность данных ГИС и выбирать граф дальнейшей обработки геофизических данных. Приведенный пример (рис. 186) иллюстрирует возможность построения объемной модели с количественной характеристикой содержания в породах флюида и литологических разностей.

Обработка данных ГИС осуществляется с целью оценки коллекторских свойств и нефтенасыщенности разреза. АСОИГИС реализует все известные в настоящее время методы количественной и качественной интерпретации и представляет геофизику возможность проводить обработку данных ГИС по любым заданным им графам, включая в них требующиеся программы из библиотеки геофизических программ. Эта библиотека постоянно развивается. В ее рамках существуют программные комплексы, обеспечивающие специализированную обработку данных, например комплекс ГЕОГИК для реализации графов непрерывной интерпретации, АИГИГС для обработки данных каротажа в глубоких и сверхглубоких скважинах, НАКЛОНОМЕТРИЯ — для обработки данных наклонометрии и т. п.

Результаты обработки в АСОИГИС оформляются в виде: а) планшетов, на которых могут быть изображены исходные, промежуточные и окончательные данные в произвольном формате, определяемом геофизиком; б) табличного заключения, печатаемого на АЦПУ; в) записей всех данных по скважинам на архивных магнитных лентах. Результаты, полученные в ВЦ, передаются заказчикам как непосредственно, так и по каналам связи.

Важнейшая особенность автоматизированной обработки и интерпретации геолого-геофизических данных в системе АСОИГИС состоит в том, что она открывает возможность реализации весьма детальной и математически обоснованной обработки исходной информации при решении геологических задач. Применение ЭВМ стимулирует разработку и использование принципиально новых способов обработки данных ГИС — цифровой фильтрации, регрессионного анализа, нелинейного программирования и др. Она способствует развитию теории методов ГИС и интерпретации их результатов и использует достижения в этой области при практической обработке и интерпретации геофизических исследований скважин.
