Составление типового, нормального и сводного геолого-геофизического разрезов

Типовой геолого-геофизический разрез представляет собой усредненный геолого-геофизический разрез некоторой толщи пород, характеризующий последовательность геологических напластований, их среднюю видимую мощность, литологический состав, нефтегазонасыщенность, возраст и относительные значения геофизических параметров (конфигурацию кривых).

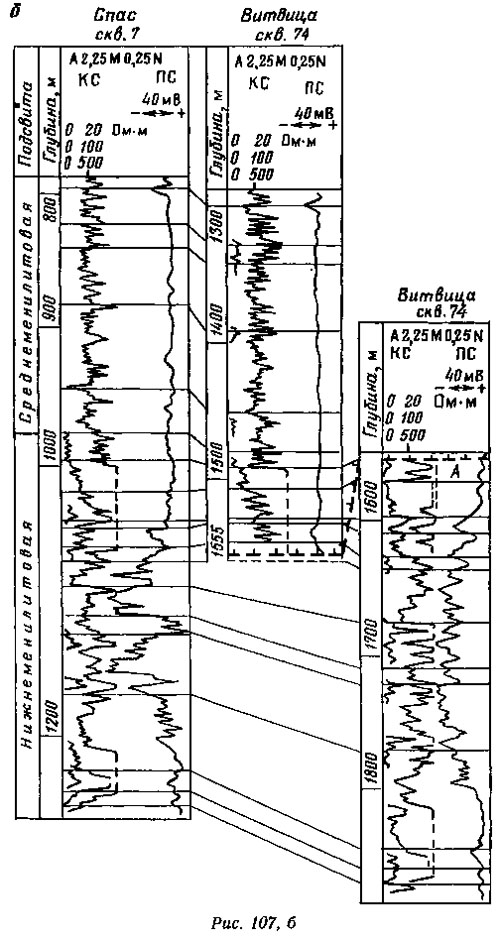

В нормальном геолого-геофизическом разрезе в отличие от типового используют не видимые, а истинные мощности пластов. Нормальный разрез можно получить из типового, умножая видимые мощности, указанные в типовом разрезе, на косинус среднего угла падения пластов. Нормальный разрез может быть составлен непосредственно по данным корреляционной схемы, если горизонтальные или слабонаклонные пласты пересекаются вертикальными скважинами. В практической работе чаще составляют типовые разрезы, которые более удобны для непосредственного их сопоставления с каротажными диаграммами.

Типовой геолого-геофизический разрез составляют в масштабе глубин, принятом в данном районе при каротаже скважин (обычно 1:500), для детальных типовых разрезов продуктивной толщи используют масштаб глубин 1:200. Составление типового геолого-геофизического разреза заключается в построении типовой усредненной каротажной диаграммы и литологической колонки.

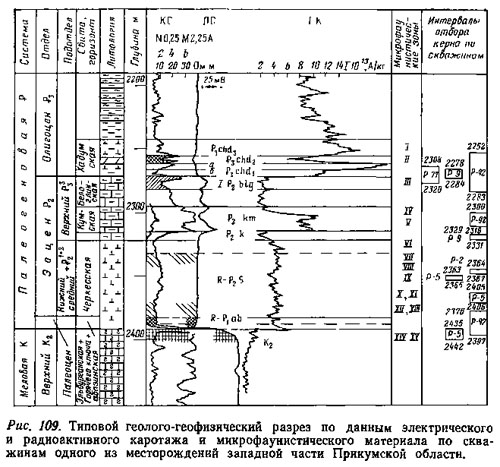

Типовая каротажная диаграмма (рис. 109) должна отражать все характерные особенности основных кривых ГИС — КС, ПС, кавернограммы, ГК и других, получаемых в скважинах данного района.

Для месторождений и разведочных площадей, характеризующихся изменчивостью литологии и мощностей, составляют несколько типовых геолого-геофизических разрезов, которые могут быть представлены в виде единого сводного геолого-геофизического разреза (рис. 110). Исходными данными для построения таких разрезов служат материалы локальных и региональных корреляционных схем. Сводные разрезы в отличие от типовых и нормальных представляются не одной литологической колонкой, а несколькими в зависимости от числа разрезов с характерными изменениями литологии и мощности пластов.

Геофизические данные, отражающие литологический состав разрезов скважин, при небольшой изменчивости литологии и мощности пластов сохраняют в основных чертах типовую конфигурацию кривых. Поэтому сводный разрез, представленный несколькими типовыми литологическими колонками с указанием пределов изменения мощности и литологии, характеризуется единым типовым каротажным разрезом. Методика составления сводных геолого-геофизических разрезов такая же, как и в случае составления типового геолого-геофизического разреза. Основным критерием для обобщения геолого-геофизических разрезов различных площадей в единый сводный разрез является общность геолого-геофизических разрезов исследуемого комплекса отложений (однотипность разреза).
